BSDのNW処理部分の設計実装

自分用雑記. まだ書きかけです.

FreeBSDの黄色い本を読んで自分なりに要約, またSTCPの設計実装のためのメモ ここで出てくる典型的例とはBSDカーネル内での実装のことである.

ソースは以下から入手した - ftp://ftp.freebsd.org/pub/FreeBSD/releases/

続きを読む

BSDのARP実装についてメモ

どこを参照したか

FreeBSDソースの以下のファイル

ファイル名 概要
sys/net/if_arp.h arphdr構造体とかその辺がある
sys/net/if_ethersubr.c Ethernetに関する処理がある
sys/netinet/if_ether.c Ether,ARPに関する大事な実装

ARP処理部分の流れ

  1. init
  2. arpresolve
    1. arprequest

ARPでの代表的関数

関数名 概要
arprequest arpリクエストをブロードキャスト
arpresolve 名前解決を行う
arpintr パケットがarpかを確認前

Glossary

  • lla(Link Lyer Address)

よく使われる構造体

struct   arphdr {
    u_short ar_hrd;     /* format of hardware address */
#define ARPHRD_ETHER    1   /* ethernet hardware format */
#define ARPHRD_IEEE802  6   /* token-ring hardware format */
#define ARPHRD_ARCNET   7   /* arcnet hardware format */
#define ARPHRD_FRELAY   15  /* frame relay hardware format */
#define ARPHRD_IEEE1394 24  /* firewire hardware format */
#define ARPHRD_INFINIBAND 32    /* infiniband hardware format */
    u_short ar_pro;     /* format of protocol address */
    u_char  ar_hln;     /* length of hardware address */
    u_char  ar_pln;     /* length of protocol address */
    u_short ar_op;      /* one of: */
#define ARPOP_REQUEST   1   /* request to resolve address */
#define ARPOP_REPLY 2   /* response to previous request */
#define ARPOP_REVREQUEST 3  /* request protocol address given hardware */
#define ARPOP_REVREPLY  4   /* response giving protocol address */
#define ARPOP_INVREQUEST 8  /* request to identify peer */
#define ARPOP_INVREPLY  9   /* response identifying peer */
/*
 * The remaining fields are variable in size,
 * according to the sizes above.
 */
#ifdef COMMENT_ONLY
    u_char  ar_sha[];   /* sender hardware address */
    u_char  ar_spa[];   /* sender protocol address */
    u_char  ar_tha[];   /* target hardware address */
    u_char  ar_tpa[];   /* target protocol address */
#endif
};

ダブルロックの有用性について

2016.08.01 サイボウズラボユースにて. ずいぶんまえに学んだ内容だが、資料を生理していたらmemoがでてきたので。 ここに吐いておく(間違っていたらすみません)

はじめに通常のロックについて

以下の手順で行われる

lock()
if (inited == false)
    init()
    inited = true
unlock()

このときif文とlock,unlockのレイテンシの重さはだいたい以下のような関係

if() <<<< lock(), unlock()

初期化をする人は以下のように実行する

lock()
if (inited == false)
init()
inited = true
unlock()

それ以降の人はこのように実行する

lock()
unlock()

このときの初期化をする人、それ以降の人の割合は以下のような関係

初期化者 <<<<< 超えられない壁 <<<<<< それ以外

なので、いちいちlock, unlockを毎回させるのは嫌だ!!

これがダブルロックのモチベーション

ダブルロックとは

以下のような手順で行われる

if (inited == false)
    lock()
    if (inited == false)
        init()
        inited = true
    unlock()

初期化者は以下のように実行

if (inited == false)
lock()
if (inited == false)
init()
inited = true
unlock()

それ以外の人は以下のように実行

if (inited == false)

見てわかるようにlock,unlockを回避できた。だがしかし、2000年くらいに ただのダブルロックがすべてのアーキテクチャで安全ではないことが示された。

Intelのアーキとかだと、大体うまく動くようだが、Javaとかだと様々なアーキで 動かすことになるので、その問題が浮き彫りになったっぽい。 その出来事以降、Intelのプロセッサのマニュアルにもその趣旨に関する文が追加されている。 詳しくは以下の4/21日を参照する。

http://homepage1.nifty.com/herumi/diary/1204.html

C++11以降はスレッドセーフなロック手法を使っている。

C++のスレッドセーフロックの確認

以下のコードをコンパイルしてasmを見る

struct A {
   int a;
   A(int b) : a(b) {}
};
A& get_instance()
{
    static A a(2);
    return a;
}
$ c++ -std=c++11 -S -Ofast -o out.s main.cc
 .section    __TEXT,__text,regular,pure_instructions
    .macosx_version_min 10, 11
    .globl  __Z12get_instancev
    .align  4, 0x90
__Z12get_instancev:                     ## @_Z12get_instancev
    .cfi_startproc
## BB#0:
    pushq   %rbp
Ltmp0:
    .cfi_def_cfa_offset 16
Ltmp1:
    .cfi_offset %rbp, -16
    movq    %rsp, %rbp
Ltmp2:
    .cfi_def_cfa_register %rbp
    movb    __ZGVZ12get_instancevE1a(%rip), %al
    testb   %al, %al
    jne LBB0_3
## BB#1:
    leaq    __ZGVZ12get_instancevE1a(%rip), %rdi
    callq   ___cxa_guard_acquire
    testl   %eax, %eax
    je  LBB0_3
## BB#2:
    movl    $2, __ZZ12get_instancevE1a(%rip)
    leaq    __ZGVZ12get_instancevE1a(%rip), %rdi
    callq   ___cxa_guard_release
LBB0_3:
    leaq    __ZZ12get_instancevE1a(%rip), %rax
    popq    %rbp
    retq
    .cfi_endproc

.zerofill __DATA,__bss,__ZZ12get_instancevE1a,4,2 ## @_ZZ12get_instancevE1a
.zerofill __DATA,__bss,__ZGVZ12get_instancevE1a,8,3 ## @_ZGVZ12get_instancevE1a

.subsections_via_symbols

これがスレッドセーフなロックのasm. __cxa_guard_acquire, __cxa_guard_releaseがそれである

こうするとスレッドセーフでない従来型なasmをはいてくれる

$ c++ -std=c++11 -S -Ofast -o out.s main.cc -fno-threadsafe-statics
 .section    __TEXT,__text,regular,pure_instructions
    .macosx_version_min 10, 11
    .globl  __Z12get_instancev
    .align  4, 0x90
__Z12get_instancev:                     ## @_Z12get_instancev
    .cfi_startproc
## BB#0:
    pushq   %rbp
Ltmp0:
    .cfi_def_cfa_offset 16
Ltmp1:
    .cfi_offset %rbp, -16
    movq    %rsp, %rbp
Ltmp2:
    .cfi_def_cfa_register %rbp
    movb    __ZGVZ12get_instancevE1a(%rip), %al
    testb   %al, %al
    jne LBB0_2
## BB#1:
    movl    $2, __ZZ12get_instancevE1a(%rip)
    movb    $1, __ZGVZ12get_instancevE1a(%rip)
LBB0_2:
    leaq    __ZZ12get_instancevE1a(%rip), %rax
    popq    %rbp
    retq
    .cfi_endproc

.zerofill __DATA,__bss,__ZZ12get_instancevE1a,4,2 ## @_ZZ12get_instancevE1a
.zerofill __DATA,__bss,__ZGVZ12get_instancevE1a,1,0 ## @_ZGVZ12get_instancevE1a

.subsections_via_symbols

これが従来型。 以上でした。

BPFに関する情報収集

BPFについてサーベイしたので、それのまとめ. BPF for Dummiesのプロトタイプといえるよういしていけたら最高である。 現状は雑記状態なのでご了承いただきたい.

BPFとは,何をするためのものか

正直, 僕自身もよく分からない。 BPFはin kernelのパケットフィルタに最適な 仮想機械として設計実装されたが、現在はkernel内部のあらゆるデータフローを トレーシングやデバッグするために 用いられている。といった感じか。。。

構成

eBPFがattachできるポイントは現状で以下. ちなみにcBPFはsocketのみをサポートしている

  • socket (via setsockopt) (hook skb)
  • kprobe (via bcc) (func-call-infos)
  • uprobe (via bcc) (func-call-infos)
  • trace points (via bcc) (func-call-infos)
  • syscall (via seccmomp) (system-call-infos)
  • tc (no exploring)

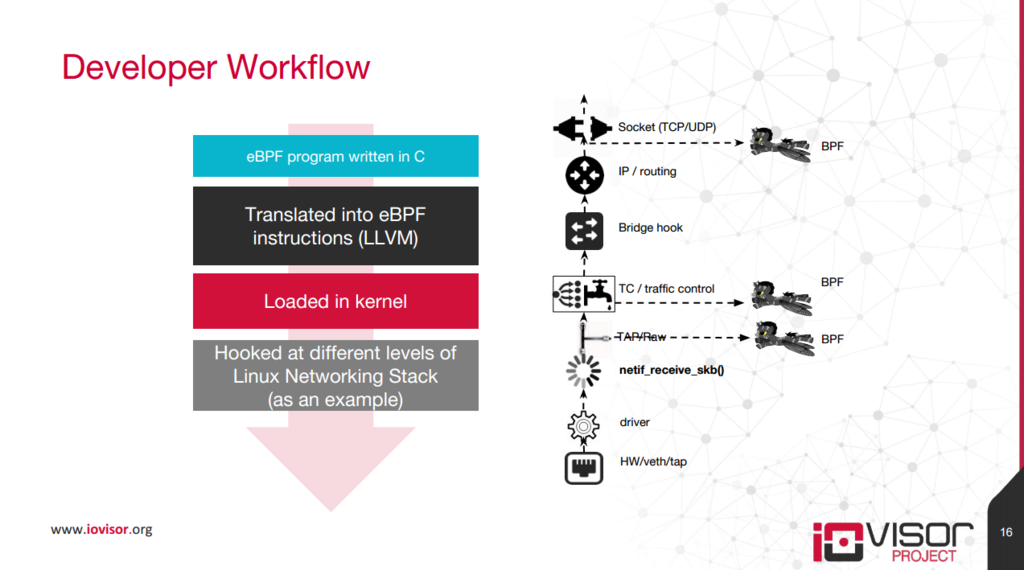

みやすくするとこんな感じ(iovisorのスライド)

f:id:slankdev:20170508005046p:plain

引用: https://www.iovisor.org

cBPF,eBPF

eBPF(Extended BPF)の登場後、伝統的なBPFの区別のために伝統的なBPFをcBPF (Classic BPF)とよぶようになりました。現在では一般的にBPFと呼ぶとeBPFを さしていることがほとんどのようです。

違いを簡単にまとめた.

cBPF eBPF
Register 32bit 2 regs 64bit 10 regs
Memory stack stack
Instruction 4B ld/st to stack 1-8B ld/st to stack
Instruction 1-8B ld to packet 1-8B ld/st fo packet
Instruction Cond Jump forward Cond Jump forward/backward
Instruction ALU Instructions Same + Signed Shift + Bswap
Else . Helper Functions
Else . Helper Data Structure

引用: https://www.slideshare.net/PLUMgrid/ebpf-and-linux-networking

Linuxではより高度な作業を可能にするためSKBのフィールドをマクロで参照できるよう にしている。kernel docに概要がのせられているので、以下に示す。

  len                skb->len
  proto              skb->protocol
  type               skb->pkt_type
  poff               Payload start offset
  ifidx              skb->dev->ifindex
  nla                Netlink attribute of type X with offset A
  nlan               Nested Netlink attribute of type X with offset A
  mark               skb->mark
  queue              skb->queue_mapping
  hatype             skb->dev->type
  rxhash             skb->hash
  cpu                raw_smp_processor_id()
  vlan_tci           skb_vlan_tag_get(skb)
  vlan_avail         skb_vlan_tag_present(skb)
  vlan_tpid          skb->vlan_proto
  rand               prandom_u32()

引用: https://www.kernel.org/doc/Documentation/networking/filter.txt

CPUのIDまでとれるらしい。恐ろしい。。

命令セット

ここで書くと長くなってしまうので、別の記事に分割した。 そちらを参照すること。

slankdev.hatenablog.com

slankdev.hatenablog.com

活用例

  • bcc (Generic Tracing Tool)
  • seccomp
  • socket filter

その他キーワード

cBPF命令セット

ここでは単純に表と図のみでcBPFにどのような命令が含まれて、 どのように動作するのかを示す。Instruction set archの設計論などは まったく触れない。 (ただつかう段階では必要ないため。) 必要があれば、それぞれのBitにどのような意味があるかも説明していく。

Encoding

struct cbpf_insn {
    uint16_t opcode;
    uint8_t  jt;
    uint8_t  jf;
    uint32_t k;
};
    msb                                                        lsb
    +------------------------+--------+--------+----------------+
    |           k            |   jf   |   jt   |     opcode     |
    +------------------------+--------+--------+----------------+

Instruction Classは以下の3つに分類できる.

  • ALU
  • Memory Access
  • Branch
  • Misc

ALU

Opcode Mnemonic Pseudocode
0x0004 add k A+=k
0x0014 sub k A-=k
0x0024 mul k A*=k
0x0054 and k A&=k
0x0044 or k A|=k
0x0034 div k A/=k
0x0064 lsh k A<<=k
0x0074 rsh k A>>=k
0x000c add x A+=X
0x001c sub x A-=X
0x002c mul x A*=X
0x004c or x A|=X
0x003c div x A/=X
0x005c and x A&=X
0x006c lsh x A<<=X
0x007c rsh x A>>=X
0x0084 neg A=-A

Memory Access

Opcode Mnemonic Pseudocode
0x0000 ld k A = k
0x0001 ldx k X = k
0x0002 st M[k] mem[k] = A
0x0003 stx M[k] mem[k] = X
0x0020 ld [k] A = ntohl((i32)(p+k))
0x0028 ldh [k] A = short(&p[k])
0x0030 ldb [k] A = p[k]
0x0040 ld [k] A = ntohl((i32)(p+k))
0x0048 ldh [k] A = short(&p[k])
0x0050 ldb [k] A = p[k]
0x0060 ld M[k] A = mem[k]
0x0061 ldx M[k] X = mem[k]
0x0080 ld #pktlen A = wirelen
0x0081 (n/a) X = wirelen
0x00b1 ldxb 4*([k]&0xf) X = (p[k]&0xf)<<2

Branch

Opcode Mnemonic Pseudocode
0x0005 ja k pc+=k
0x0015 jeq k jt jf pc+=(A==k)?jt:jf
0x0025 jgt k jt jf pc+=(A>k)?jt:jf
0x0035 jge k jt jf pc+=(A>=k)?jt:jf
0x0045 jset k jt jf pc+=(A&k)?jt:jf
0x003d jge x jt jt pc+=(A>=X)?jt:jf
0x001d jeq x jt jt pc+=(A==X)?jt:jf
0x002d jgt x jt jf pc+=(A>X)?jt:jf
0x004d jset x jt jt pc+=(A&X)?jt:jf
0x0006 ret k return k
0x0016 ret return A

Misc

Opcode Mnemonic Pseudocode
0x0087 txa A=X
0x0007 tax X=A

Reference

eBPF命令セット

ここでは単純に表と図のみでeBPFにどのような命令が含まれて、 どのように動作するのかを示す。Instruction set archの設計論などは まったく触れない。 (ただつかう段階では必要ないため。)

必要があれば、それぞれのBitにどのような意味があるかも説明していく。

Encoding

struct ebpf_insn {
    uint8_t  opcode;
    uint8_t  src:4;
    uint8_t  dst:4;
    uint16_t offset;
    uint32_t imm;
};
    msb                                                        lsb
    +------------------------+----------------+----+----+--------+
    |immediate               |offset          |src |dst |opcode  |
    +------------------------+----------------+----+----+--------+

Instruction Classは以下の3つに分類できる.

  • ALU
  • Byteswap
  • Memory Access
  • Branch

ALU

64bit ALU命令

Opcode Mnemonic Pseudocode
0x07 add dst, imm dst += imm
0x0f add dst, src dst += src
0x17 sub dst, imm dst -= imm
0x1f sub dst, src dst -= src
0x27 mul dst, imm dst *= imm
0x2f mul dst, src dst *= src
0x37 div dst, imm dst /= imm
0x3f div dst, src dst /= src
0x47 or dst, imm dst |= imm
0x4f or dst, src dst |= src
0x57 and dst, imm dst &= imm
0x5f and dst, src dst &= src
0x67 lsh dst, imm dst <<= imm
0x6f lsh dst, src dst <<= src
0x77 rsh dst, imm dst >>= imm (logical)
0x7f rsh dst, src dst >>= src (logical)
0x87 neg dst dst = -dst
0x97 mod dst, imm dst %= imm
0x9f mod dst, src dst %= src
0xa7 xor dst, imm dst ^= imm
0xaf xor dst, src dst ^= src
0xb7 mov dst, imm dst = imm
0xbf mov dst, src dst = src
0xc7 arsh dst, imm dst >>= imm (arithmetic)
0xcf arsh dst, src dst >>= src (arithmetic)
Opcode Mnemonic Pseudocode
0x04 add32 dst, imm dst += imm
0x0c add32 dst, src dst += src
0x14 sub32 dst, imm dst -= imm
0x1c sub32 dst, src dst -= src
0x24 mul32 dst, imm dst *= imm
0x2c mul32 dst, src dst *= src
0x34 div32 dst, imm dst /= imm
0x3c div32 dst, src dst /= src
0x44 or32 dst, imm dst |= imm
0x4c or32 dst, src dst |= src
0x54 and32 dst, imm dst &= imm
0x5c and32 dst, src dst &= src
0x64 lsh32 dst, imm dst <<= imm
0x6c lsh32 dst, src dst <<= src
0x74 rsh32 dst, imm dst >>= imm (logical)
0x7c rsh32 dst, src dst >>= src (logical)
0x84 neg32 dst dst = -dst
0x94 mod32 dst, imm dst %= imm
0x9c mod32 dst, src dst %= src
0xa4 xor32 dst, imm dst ^= imm
0xac xor32 dst, src dst ^= src
0xb4 mov32 dst, imm dst = imm
0xbc mov32 dst, src dst = src
0xc4 arsh32 dst, imm dst >>= imm (arithmetic)
0xcc arsh32 dst, src dst >>= src (arithmetic)

Byteswap

Opcode Mnemonic Pseudocode
0xd4 (imm == 16) le16 dst dst = htole16(dst)
0xd4 (imm == 32) le32 dst dst = htole32(dst)
0xd4 (imm == 64) le64 dst dst = htole64(dst)
0xdc (imm == 16) be16 dst dst = htobe16(dst)
0xdc (imm == 32) be32 dst dst = htobe32(dst)
0xdc (imm == 64) be64 dst dst = htobe64(dst)

Memory Access

Opcode Mnemonic Pseudocode
0x18 lddw dst, imm dst = imm
0x20 ldabsw src, dst, imm See kernel documentation
0x28 ldabsh src, dst, imm
0x30 ldabsb src, dst, imm
0x38 ldabsdw src, dst, imm
0x40 ldindw src, dst, imm
0x48 ldindh src, dst, imm
0x50 ldindb src, dst, imm
0x58 ldinddw src, dst, imm
0x61 ldxw dst, [src+off] dst = (uint32_t ) (src + off)
0x69 ldxh dst, [src+off] dst = (uint16_t ) (src + off)
0x71 ldxb dst, [src+off] dst = (uint8_t ) (src + off)
0x79 ldxdw dst, [src+off] dst = (uint64_t ) (src + off)
0x62 stw [dst+off], imm (uint32_t ) (dst + off) = imm
0x6a sth [dst+off], imm (uint16_t ) (dst + off) = imm
0x72 stb [dst+off], imm (uint8_t ) (dst + off) = imm
0x7a stdw [dst+off], imm (uint64_t ) (dst + off) = imm
0x63 stxw [dst+off], src (uint32_t ) (dst + off) = src
0x6b stxh [dst+off], src (uint16_t ) (dst + off) = src
0x73 stxb [dst+off], src (uint8_t ) (dst + off) = src
0x7b stxdw [dst+off], src (uint64_t ) (dst + off) = src

Branch

Opcode Mnemonic Pseudocode
0x05 ja +off PC += off
0x15 jeq dst, imm, +off PC += off if dst == imm
0x1d jeq dst, src, +off PC += off if dst == src
0x25 jgt dst, imm, +off PC += off if dst > imm
0x2d jgt dst, src, +off PC += off if dst > src
0x35 jge dst, imm, +off PC += off if dst >= imm
0x3d jge dst, src, +off PC += off if dst >= src
0x45 jset dst, imm, +off PC += off if dst & imm
0x4d jset dst, src, +off PC += off if dst & src
0x55 jne dst, imm, +off PC += off if dst != imm
0x5d jne dst, src, +off PC += off if dst != src
0x65 jsgt dst, imm, +off PC += off if dst > imm (signed)
0x6d jsgt dst, src, +off PC += off if dst > src (signed)
0x75 jsge dst, imm, +off PC += off if dst >= imm (signed)
0x7d jsge dst, src, +off PC += off if dst >= src (signed)
0x85 call imm Function call
0x95 exit return r0

Reference

The White Paper of Packet Processing 作成のためのMemo

完成はしないが、お勉強は大事である。 なんかしっていたら教えてください。。。涙

Hardware と Softwareでの選択はどのようにしておこなうのか。

下にいくについれて高性能だがフレキシブルでなくなる. とくにASICはできるまでに2年間くらいかかることもある.

  1. Sofoware
    • In Kernel Software (NFV Migrationとか)
    • Kernel Bypass (DPDK, Netmap)
  2. Hybrid
    • Reconf hard, FPGA (slow clockなのでAsicには性能が及ばないが、フレキシブル)
    • percial offload
  3. Hardware
    • Full IO Offload (Asic Config)

目的(Target)によって選択を変える.

それぞれのポイント

  • コスト
    • Opex (Operationg)
    • Capex (Capital)
  • フレキシブルさ
  • 性能

具体例

  • Software
    • BPF
  • Hybrid
  • Hardware
    • Flow Director
    • P4 Asic
    • Whitebox Switch
    • Hardware Switch

組織

  • Community
    • FD.io
    • SONiC (Software for Open Networking in the Cloud)
  • Campany
    • RedHat (OS以外 よくしらない)
    • Cviun (NW処理のチップベンダ, P4のASICもつくっている)
    • snaproute
  • Mechanism
    • SAI (Switch Abstruction Interface)
    • Rack-scale Computing (MicroSoft HPC?)

その他

  • Open vSwitchをFPGAでやりたいひとがいる
